巴歇尔槽明渠流量计

巴歇尔槽也被称为巴氏槽，是一种用于明渠流量测量的辅助设备，其原型是文丘里水槽。这种设备通过监测过流的水位来测量流量，其工作原理基于水流经过槽体时的几何尺寸变化与水位流量的关系。巴歇尔槽的选型和施工安装对于确保精准计量至关重要，选型时需要考虑渠道的断面尺寸、过水流量大小、渠道水位差及渠道坡比等因素，以确保水的流态在槽体内形成特定的水流状态。

在安装过程中，需要注意以下几点：

• 安装位置应选择渠道截取尺寸不变的直段，避开或远离弯道处，顺直渠道长度一般不小于10倍喉道宽长度。

• 应选择水流流态平缓的位置，远离有水跃现象的水体。
• 在渠道纵坡较大的渠道中，可在槽体上游设置缓流板或消能池以改变水体流态。
• 渠道与槽体连接底部平面之间应有1分4秒坡度，渠道侧壁槽体用曲面或平面进行连接。
• 安装进口收缩段应保持水平，渠道中心线与槽体中心线应保持同一轴线。

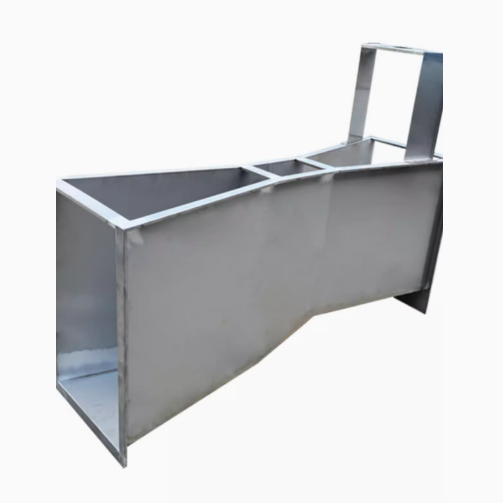

此外，巴歇尔槽的材质包括玻璃钢、PVC、不锈钢、铝合金等，其标识尺寸为喉道宽“b”，通过这个尺寸可以从相关的附录中查出合适的巴歇尔槽的其他尺寸，如“L”、“N”、“B1”、“L1”等，并根据这些尺寸加工成形，安装在渠道上。巴歇尔槽的应用范围广泛，包括但不限于污水厂、企事业单位的污水排放口、城市下水道、农田水利中的渠道等，可测量非满管流量，即使下水道不畅通时也可以进行测量。
