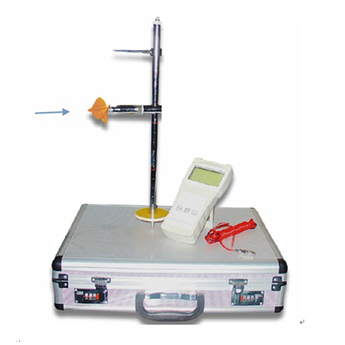

LS-B型自记式明渠流速流量仪

一、主要用途及适用范围

LS-B型自记式明渠流速流量仪作为传统型转子式流速仪器的主要配套产品，用于接收给定时段内流速仪产生的信号，并由此自动测算出该时段内平均流速、流量、可加扩展功能测量水位、计算规则断面面积。

LS-B型自记式明渠流速流量仪 主要适用于接收各种流速仪、并具有2GB流量数据的存储功能、通讯功能。

二、 主要技术性能及参数

1） 测速公式：（m/s）（自动计算）

2） 测速范围：0.01～15.00（m/s）

3） 测算误差： ≤0.01%

4） 显示：8×4位汉字液晶显示

5） 测量方式：有线

6） 工作温度： 0℃～50℃

7） 功耗：＜30mA

8） 电源：DC 7.2V

（内置充电电池，容量2200mAh，可连续使用40h）

9） 存储量： 2GB约大于1万组（带时标）

10）通讯方式：   RS232

11）时钟误差：   ≤2min/year

12）仪表可以输入水位或者加装水位传感器测量断面面积计算瞬时流量、累计流量。

13）可以通过SD卡，直接读取存储的历史数据记录，表格格式

14）可以通过专用软件进行历史数据分析

三、 测量原理

流速测量：流速仪在水力推动下，其内置信号装置产生转数信号。从而，可根据某个单位时段内流速仪产生的信号总数，由以下公式计算出流速：

（m/s）

式中：  v—测流时段内平均流速（m/s）

b—旋桨（或旋杯）水力螺距（m）

a—流速仪常数（m/s）

T—测流历时（s）

R—T时段内流速仪转子的总转数

对某个个体流速仪来说，b 和a为定值。因此，测流时，只要测出T和R值，即可计算出流速。

流量测量：输入被测断面类型，并手工输入（或者通过辅助传感器测量）规则断面的水位、宽度计算断面面积，仪表更具Q=V*S测算流速Q值
